Lua (portugiesisch für Mond) ist eine imperative und erweiterbare Skriptsprache zum Einbinden in Programme, um diese leichter weiterentwickeln und warten zu können. Eine der besonderen Eigenschaften von Lua ist die geringe Größe des kompilierten Skript-Interpreters. Lua wurde 1993 von der Computer Graphics Technology Group der Päpstlichen Katholischen Universität von Rio de Janeiro in Brasilien entwickelt. Lua ist in der Messtechnik ein Mittel komplexe Vorgänge einfach steuern zu können.
Mit dem integrierten Lua-Debugger Zugriff auf alle Prozessvariablen Ein Prüfplan in PatControl beschreibt den gesamten Prozess von der Objekterkennung bis zur Datenkommunikation mit den angeschlossenen Teilnehmern.
PatControl unterstützt Rotationsprüfpläne. Dies bedeutet, dass die übergeordnete Maschinensteuerung z.B. mit I/O-Zuständen einen Prüfplan auswählen kann, bevor der nächste Kamera-Trigger dessen Verarbeitung einleitet. PatControl ist also Trigger-gesteuert.
PatControl verwendet für die Prüfplanung nicht nur feste sondern dynamisch zur Laufzeit frei definierbare Benutzerparameter die im laufenden Prüfplan durch das LUA-Script bei jeder Änderung abgefragt werden.So ist es möglich Eingriffgrenzen,Warngrenzen,Bemaßungen und Schwellwerte auch nachträglich in die Prüfplanung einzubeziehen ohne den Inspektionsprozess anhalten zu müssen.

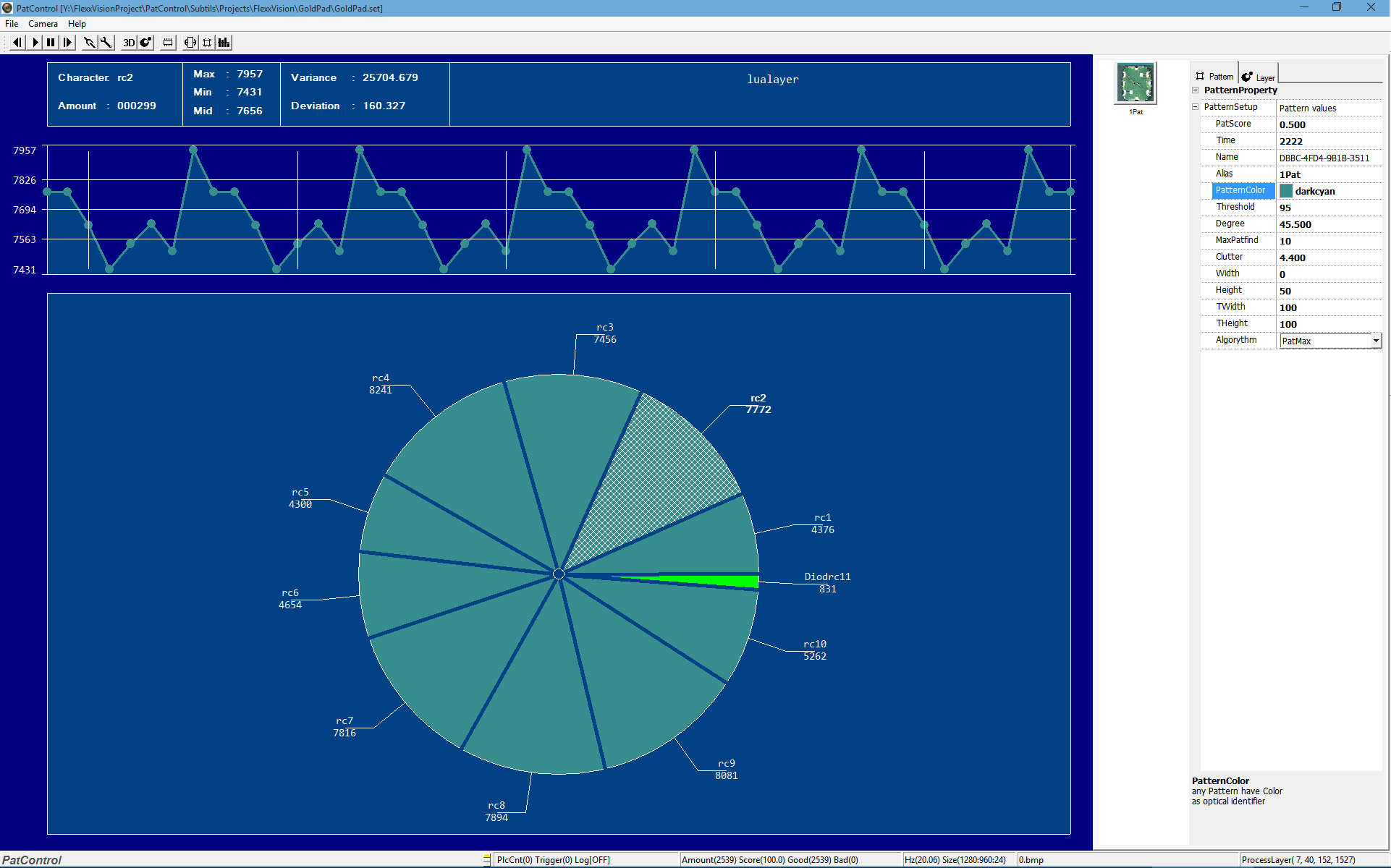

Jedes PatResult das über einen Pixel-Sensor Werte erzeug,kann in die historischen- Darstellung aufgenommen werden.Für die Feineinstellungen zur Messung ist es möglich frühzeitig den Messbereich einzugrenzen.
Lua 5.3 Ist das Steuermittel um Bildpunkt-Sensoren und Steuerzustände auszulösen. Für die Lua -Prüfplanung steht ein eigener Editor und Lauftzeit -Debugger zur Verfügung. Lua Dokumentation
PatControl erzeugt mit jedem neuen Projekt einen Basic-Prüfplan, dieser reagiert auf die Eingaben im Pattern-Parameter-Tree und erlaubt einfache Messaufgaben ohne Lua-Programmierung zu realisieren.

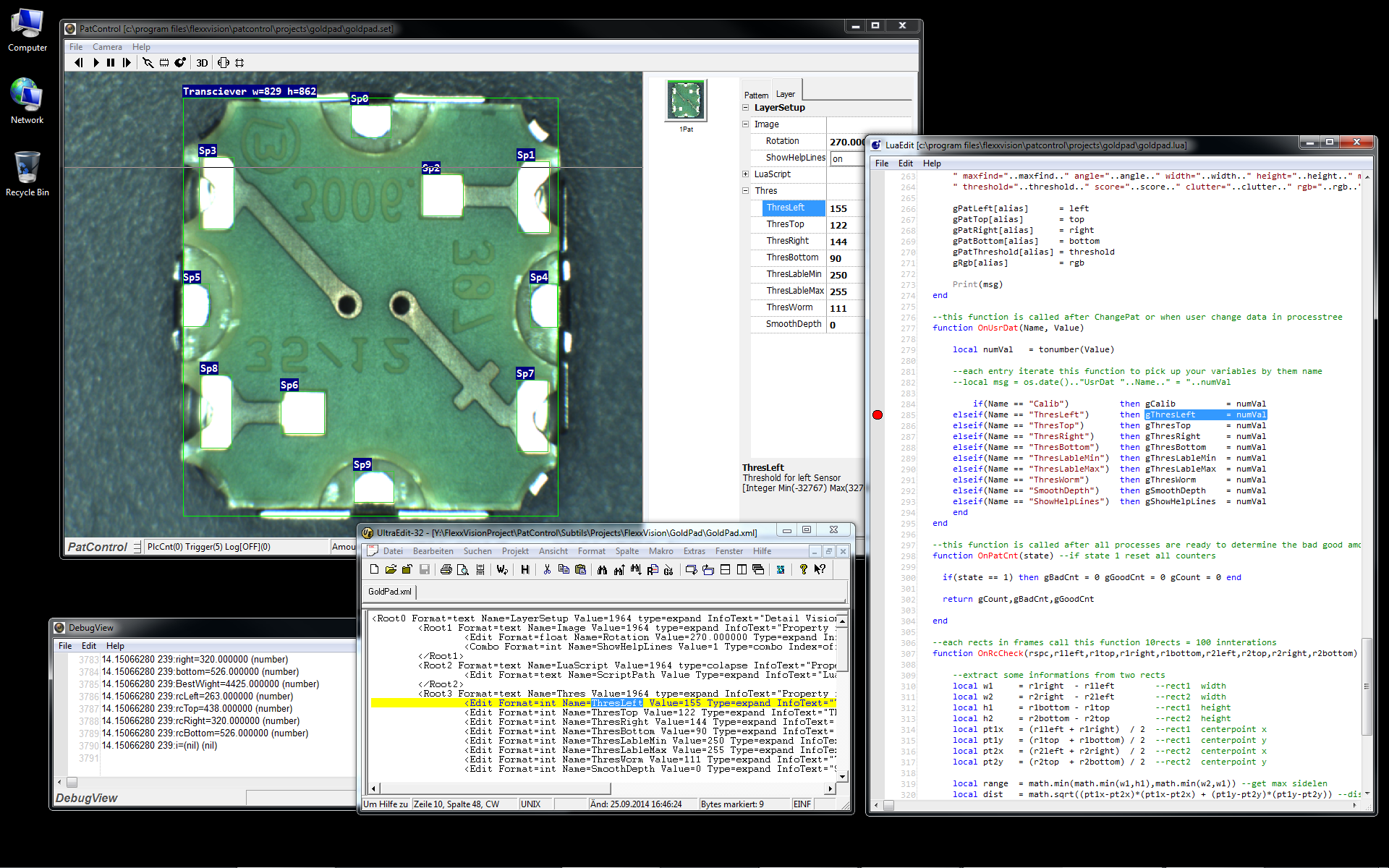

Dargestellt wird wie zur Laufzeit auf die Parameterisierung der Prüfplanung zugegriffen wird. PatControl verwendet dynamische XML-Tree's damit ist es möglich beliebige Variablen in Rubriken mit unterschiedlichsten Typen in die Prüfplanung zu integrieren.

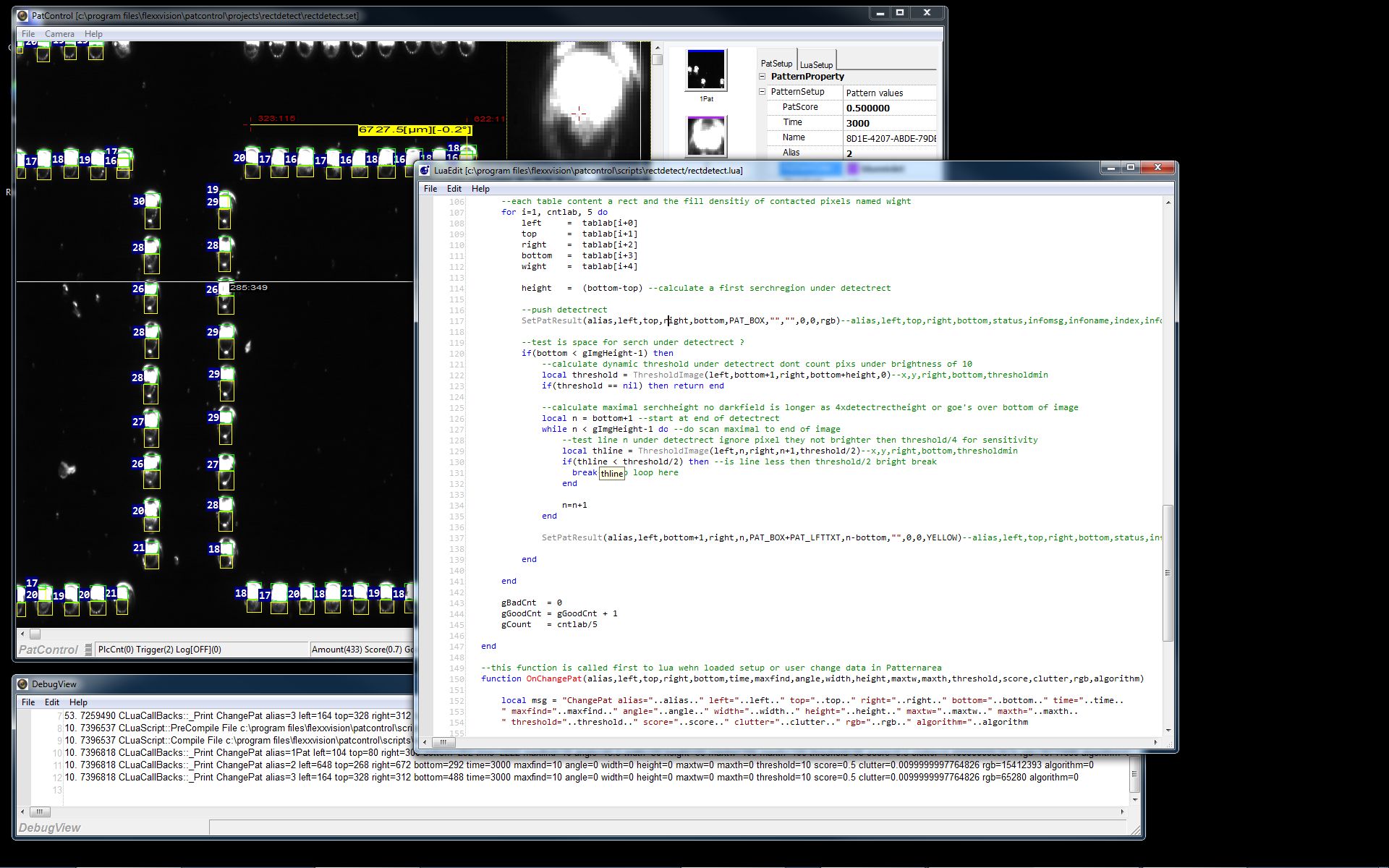

Ein vorhandener Prüfplan wird in einem Test-Verzeichnis mit SaveAs kopiert, das Original LuaScript wird geöffnet, und mit dem Editor in ein anderes Verzeichnis übertragen.Im Prüfplan wird der neue Pfad auf das kopierte test.lua Script eingetragen und eine Kamera geladen, dann wird mit dem Debugger angehalten, und einige Daten verändert. So das die Wirkweise verdeutlicht wird.

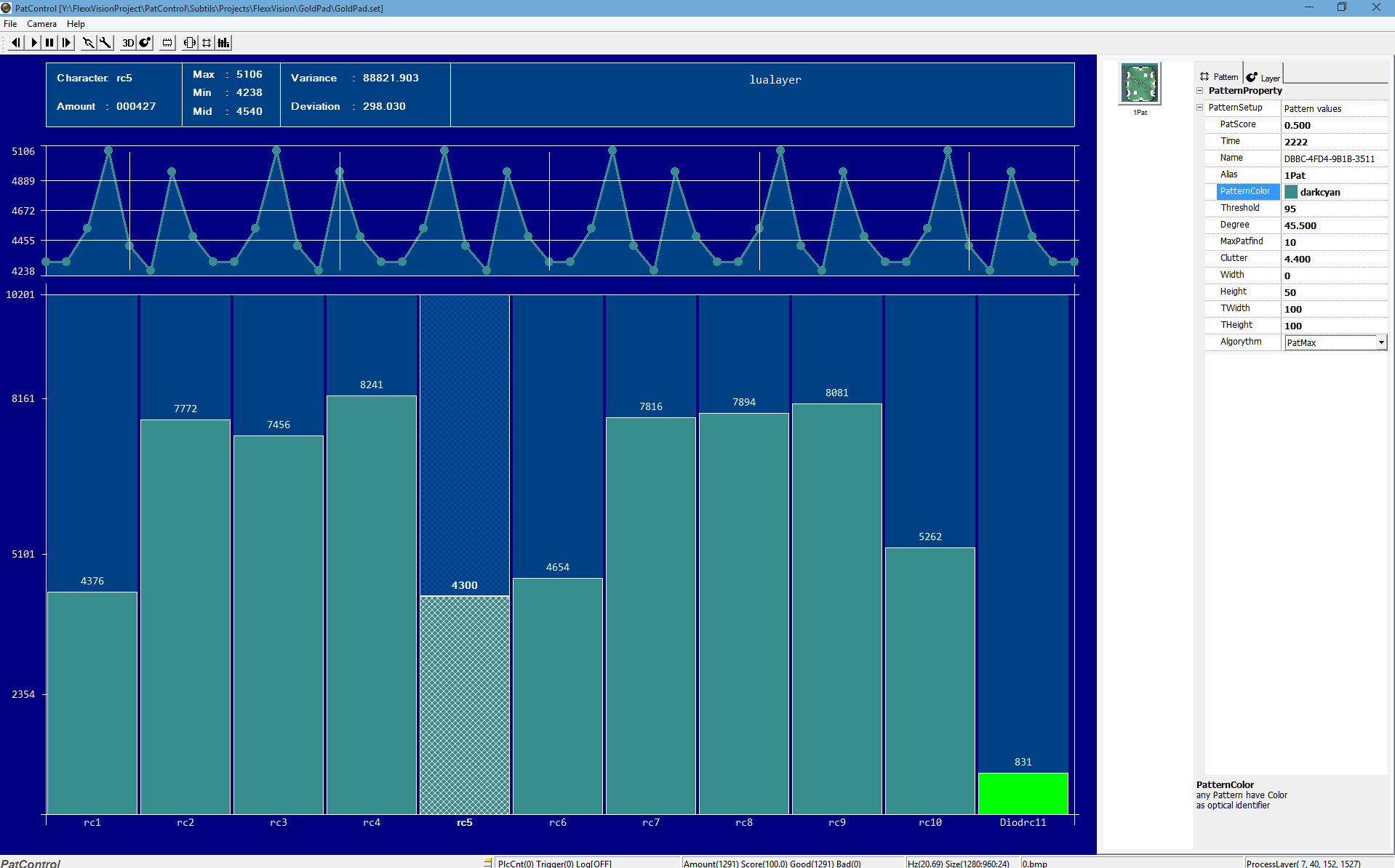

Dargestellt wird wie zur Prozesslaufzeit neue Pattern als Sensoren auf dem histografischen -Messbild zur Anzeige gebracht werden. Es wird ein einfacher Schärfensensor mehrmals über den Prüfplan für jedes Pattern als Messmerkmal übertragen.
