Auch als DFS (DeepFocusStacking) bekannt. Der Prozess funktioniert mit verschiedenen Fokalstellungen
über dem Objekt. Bei der De-Fokussierung werden immer andere Bereiche des Objektes scharf. PatControl
erkennt diese nach der Fotografie der Einzelbilder. Es erzeugt ein gemeinsames, neues tiefenscharfes Bild
aus bis zu 255 Einzelbildern und speichert dieses im Format 32Bit RBBA Bitmap ab.
Im Alphakanal eines jeden Pixels steht nun aus welcher Ebene dieser kam. Die integrierte 3D-Engine kann
diese Tiefenscharfen Bilder plastisch visualisieren, und sehr genau im Mikrometerbereich vermessen.

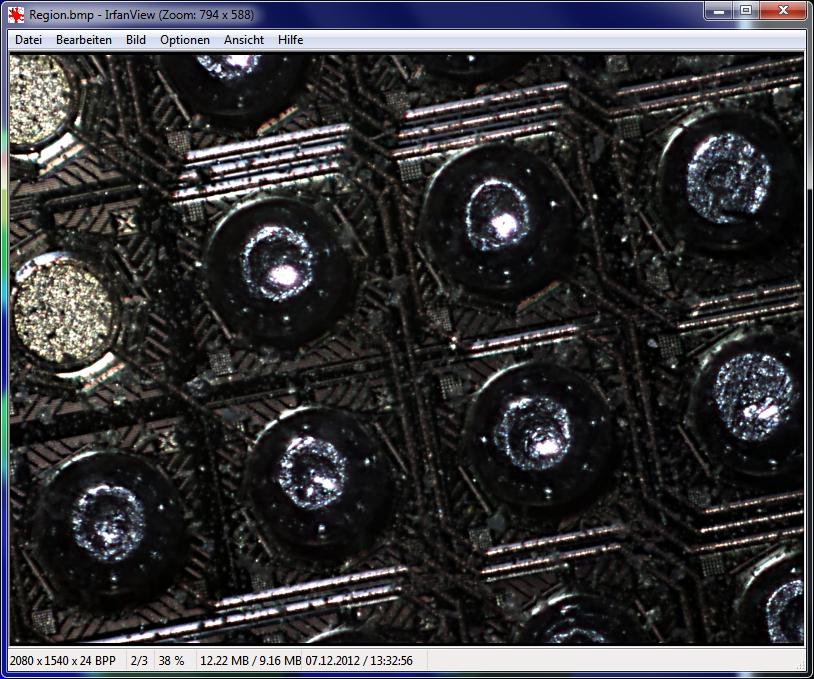

Ein Reihe von Lotpunkten mit der Höhe 150[µm] aus 32 Hochauflösenden Einzelbildern gestapelt so das ein Tifenscharfes Bild entstand sowie ein daraus visualisiertes 3D Objekt. FOV 1.5[mm]

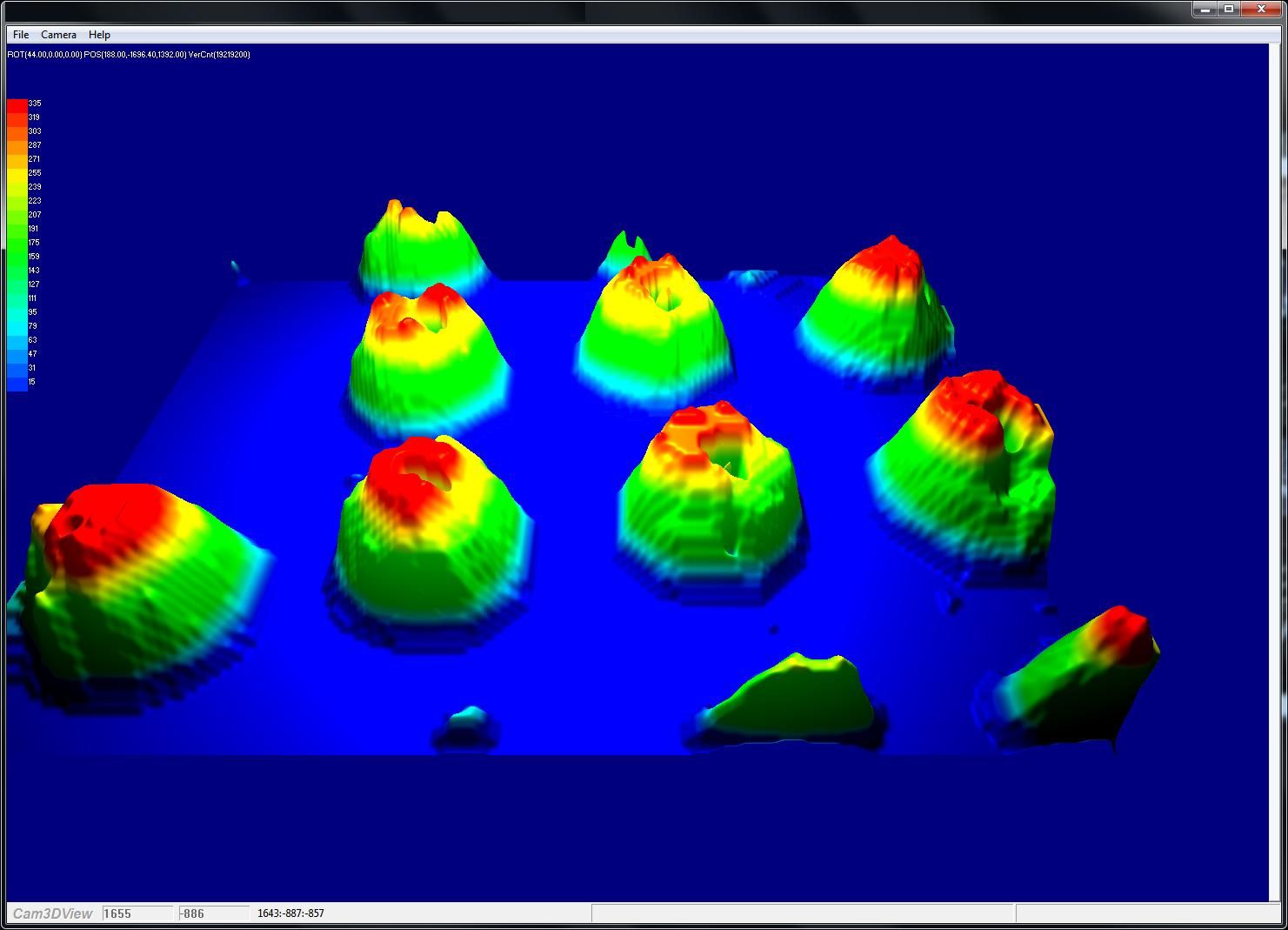

Bild 1) Eingige Lotpunkte im Wireframe 3D-Modell

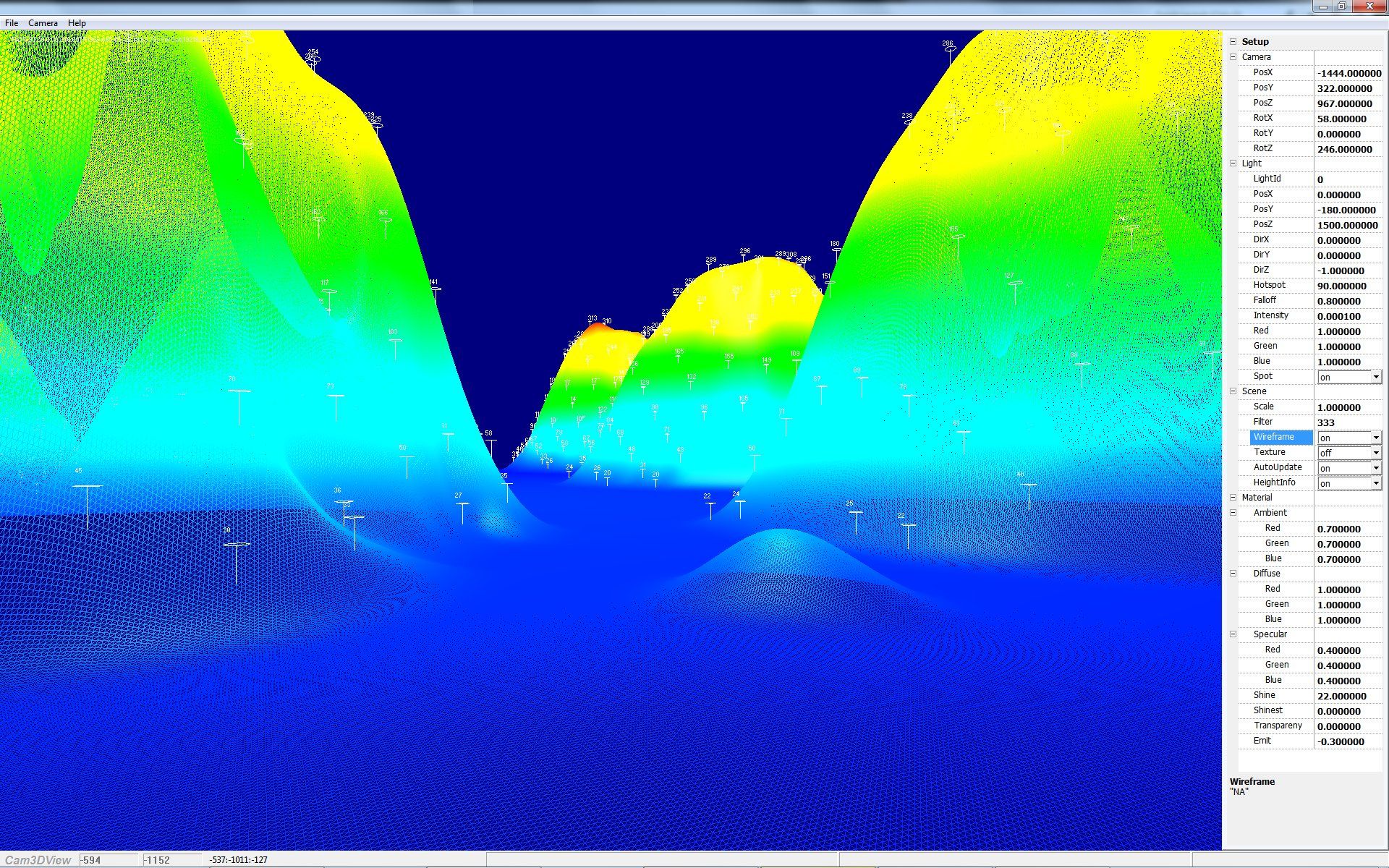

Bild 2) Interpolat mit höchster rekursiver Filtereinstellung zur Illustration.

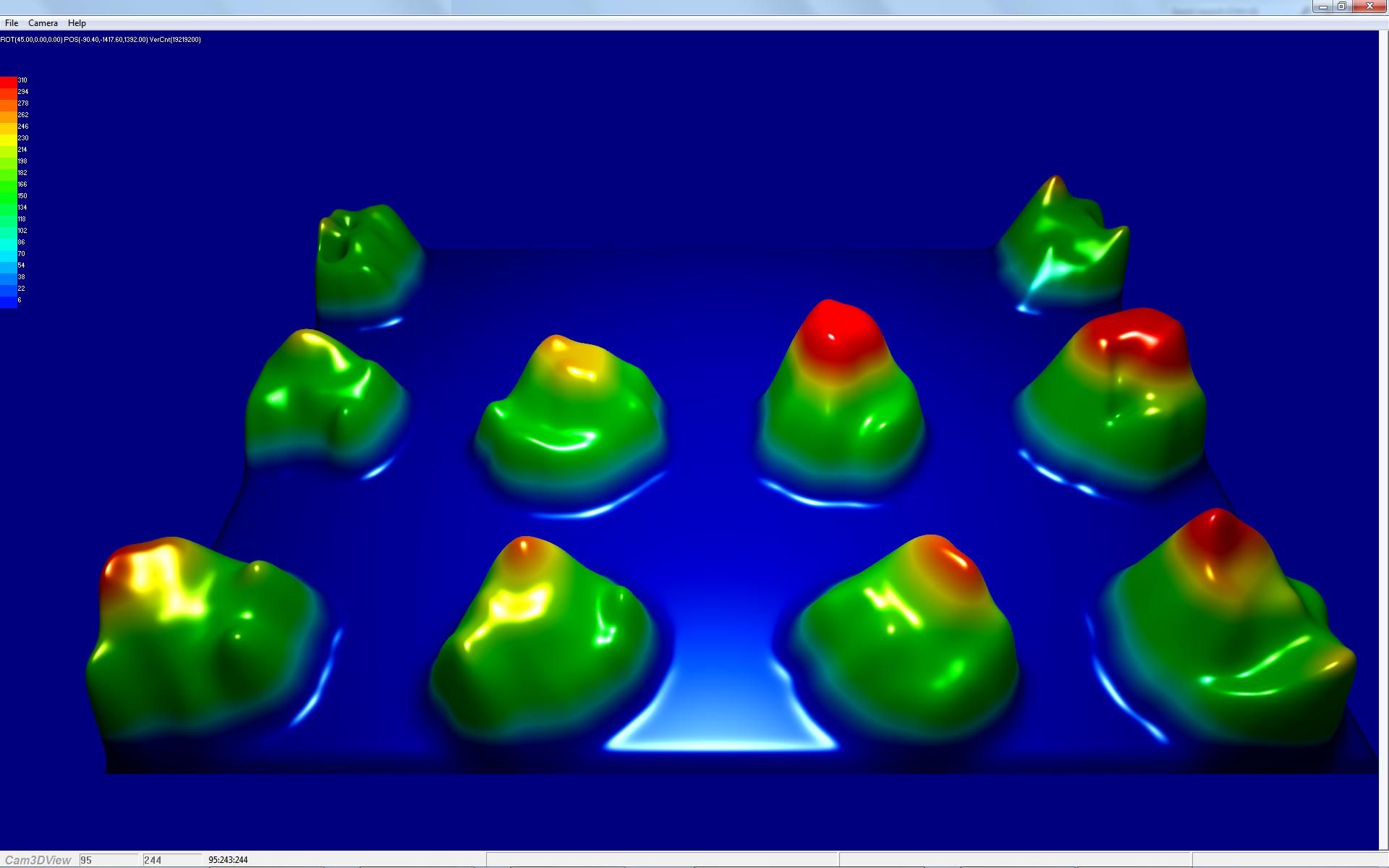

Bild 3) Tiefenscharfes 3D-Foto der Lotpunkte.
Bild 4) 3D Objekt zur vermessung der Höhen mit hoher Genauigkeit.
Aus 61 Einzelbildern einer niedrig auflösenden Industriekamera ein tiefenscharfes Bild hergestellt und als 3D Objekt visualisiert Höhe 1750 [µm]. FOV 8 [mm]

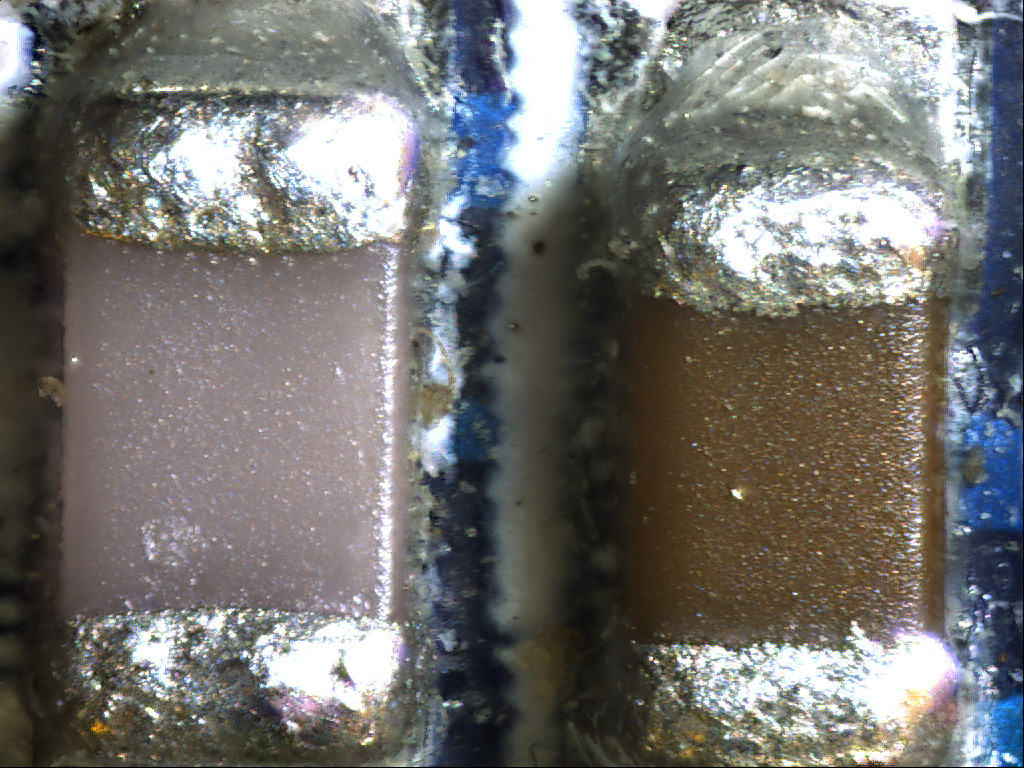

Bild 1) Tiefenscharfes 32Bit RGBA Bild.

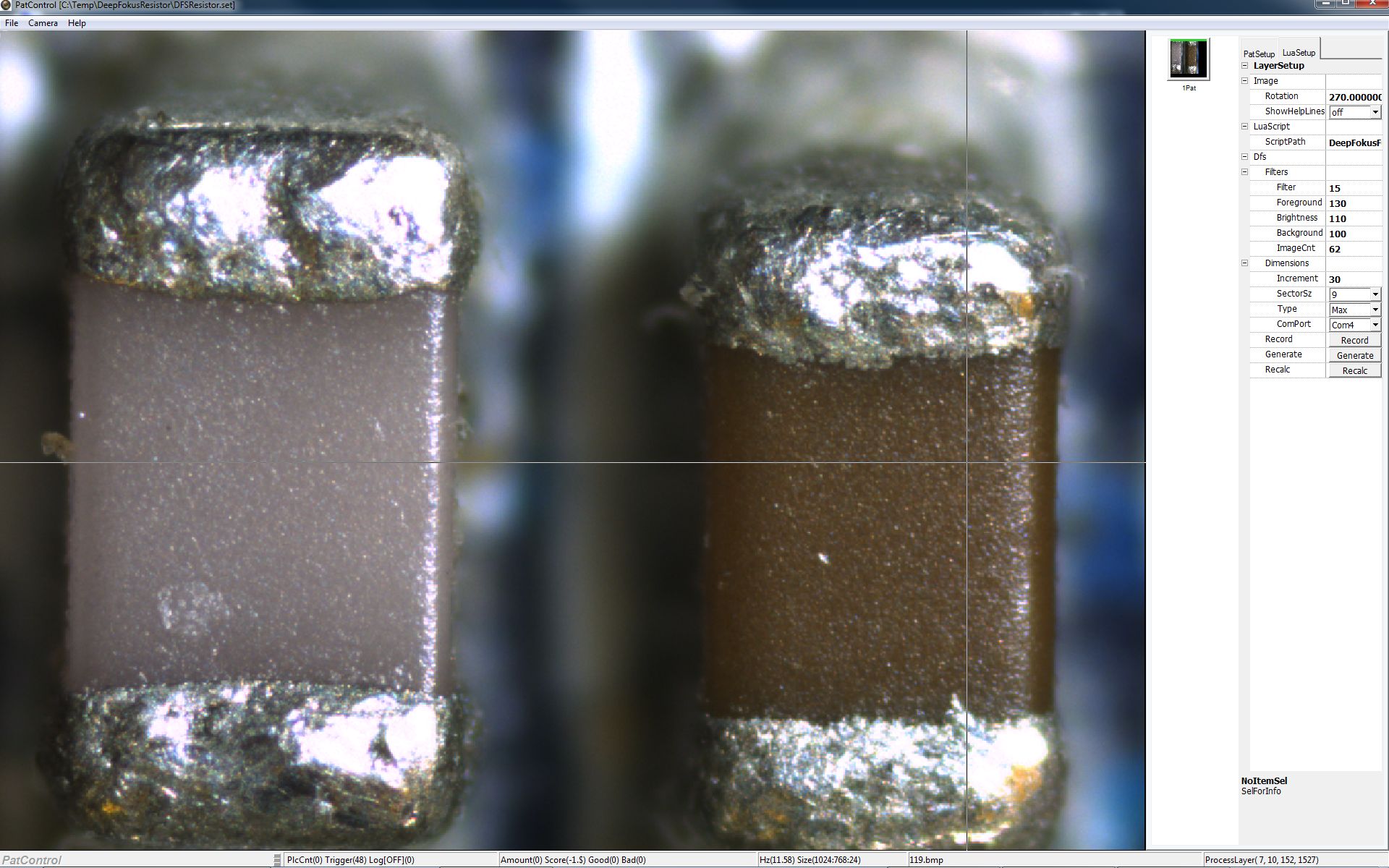

Bild 2) Normal ist nur eine Ebene scharf der rest liegt in der Unschärfe.

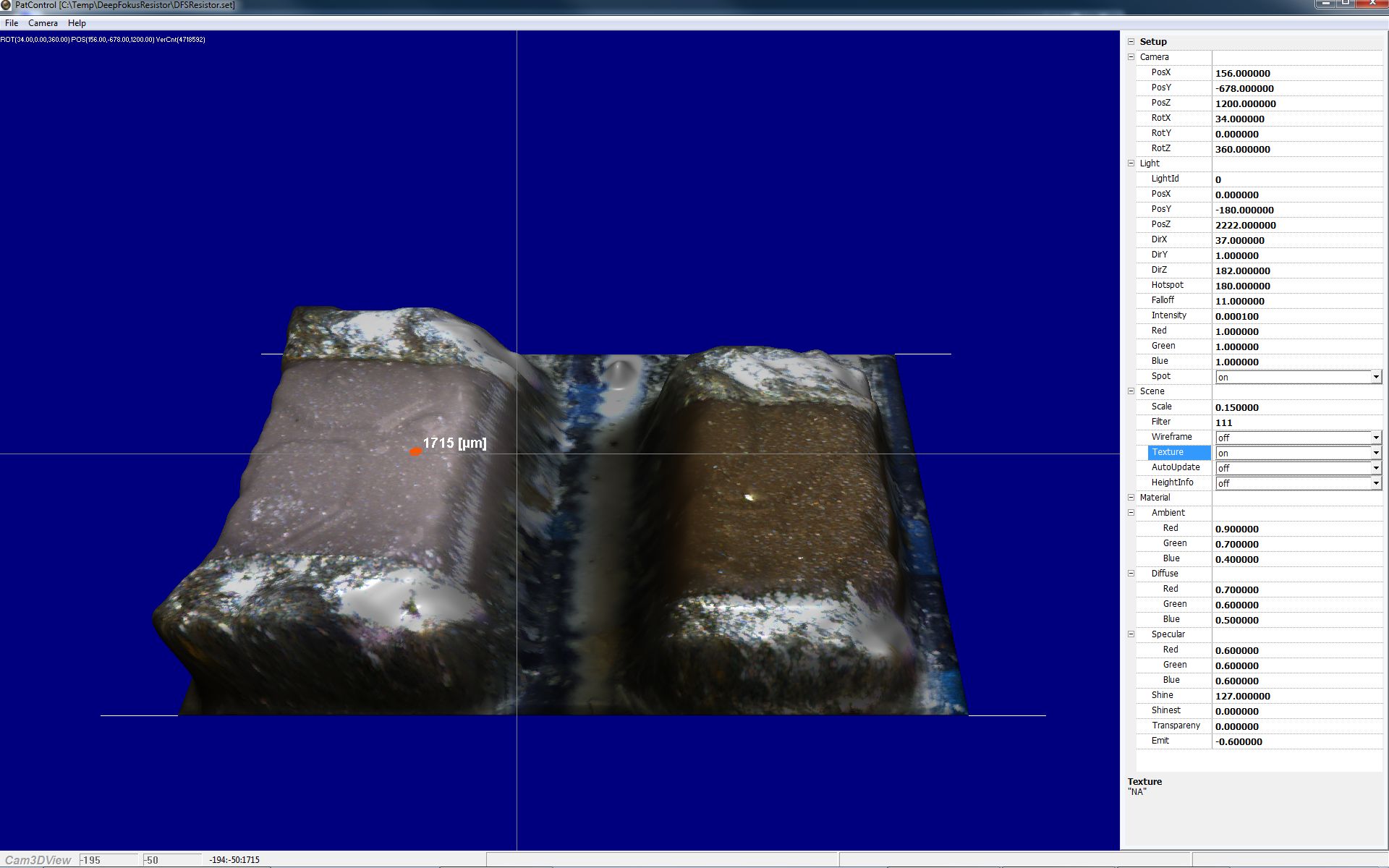

Bild 3) 3D-Modell mit tiefenschrafer Textur.

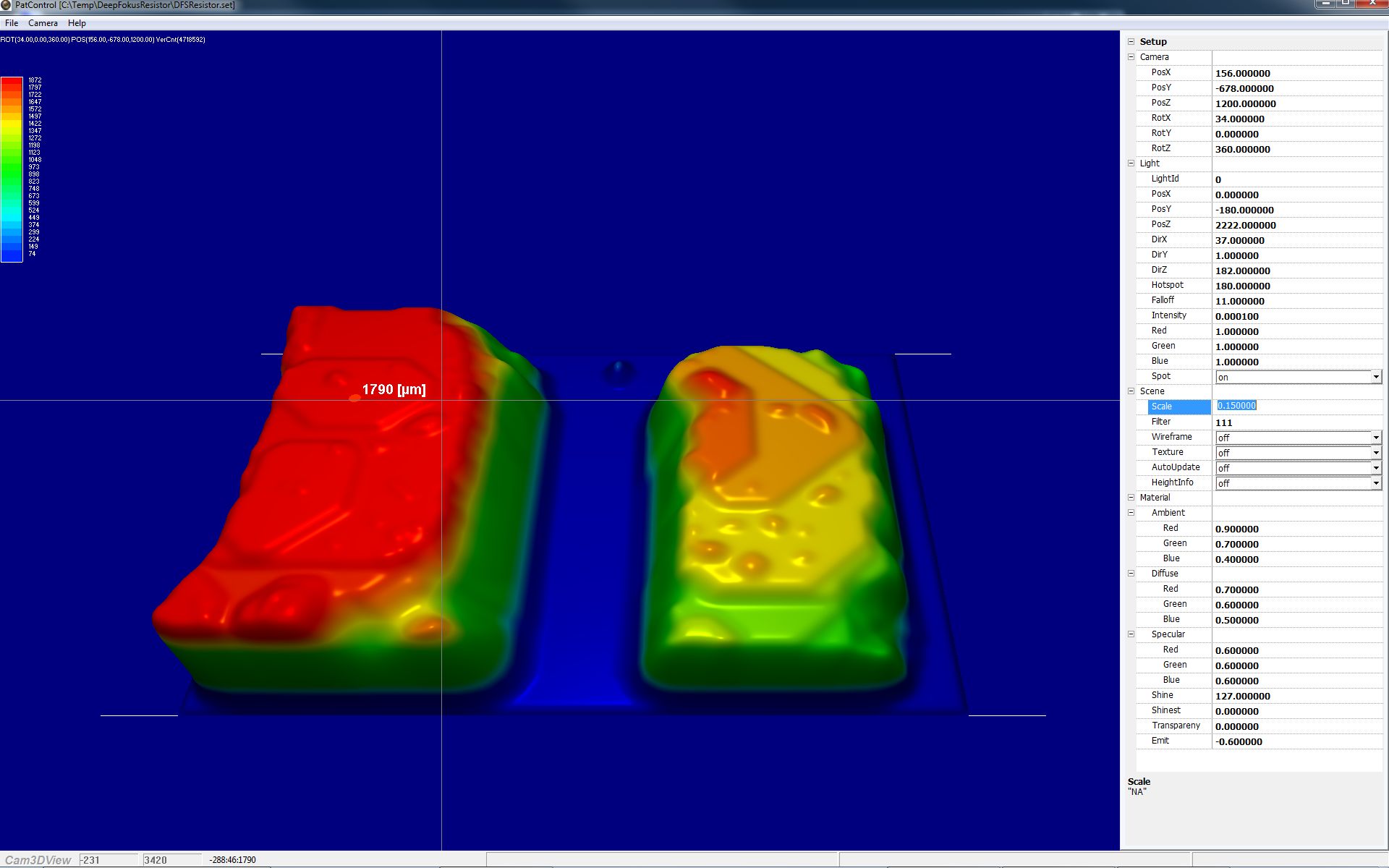

Bild 4) 3D-Modell im JetColorFarbraum.
Hier wurde eine maschinelle Senkung mit 20 Einzelbildern aufgenommen um die Qualität eines Bohrkopfes in Stichproben an einem Beistellmikroskop zu bewerten. FOV 3[mm]

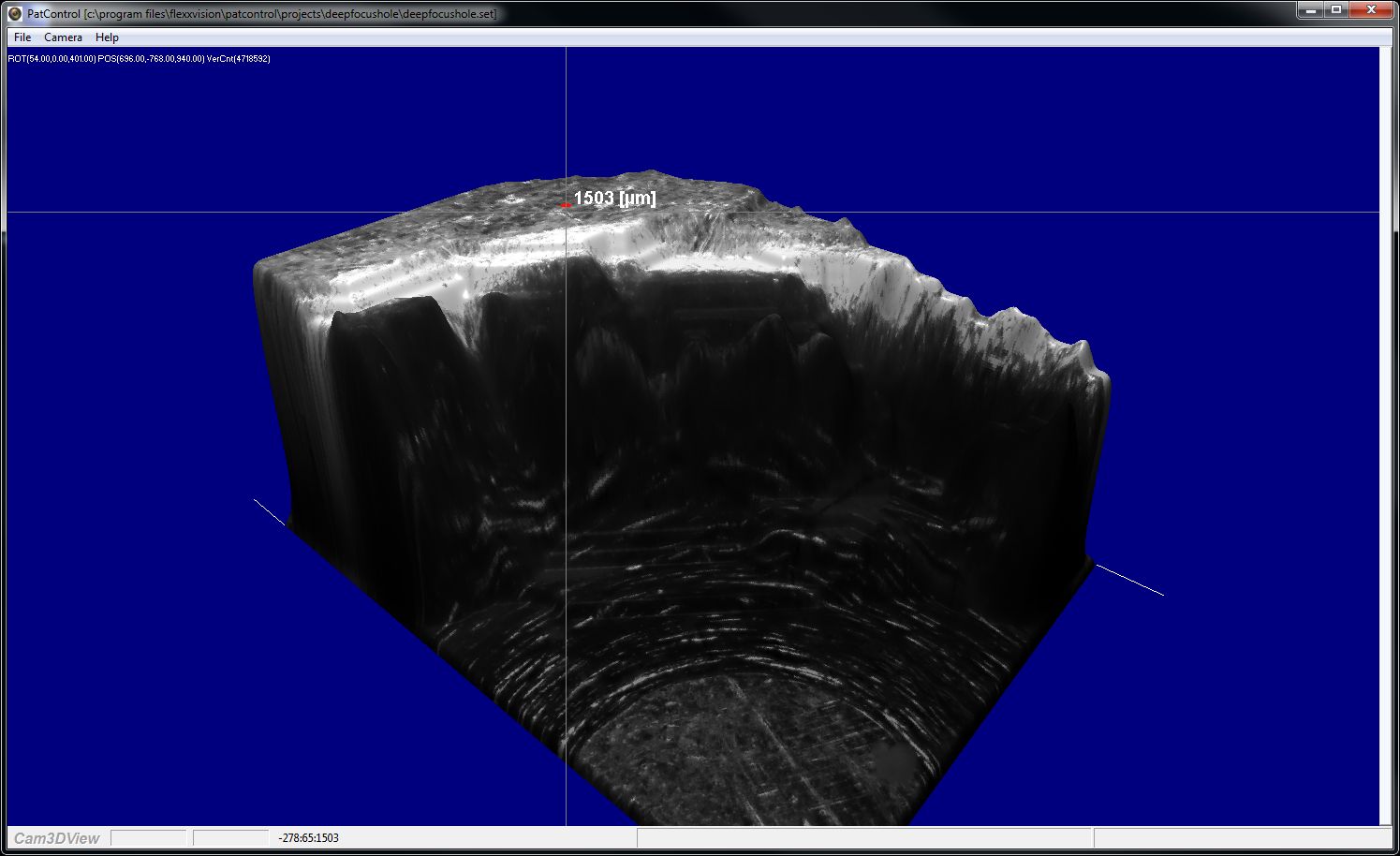

Bild 1) Tiefenscharfe Bohrlochgrube.

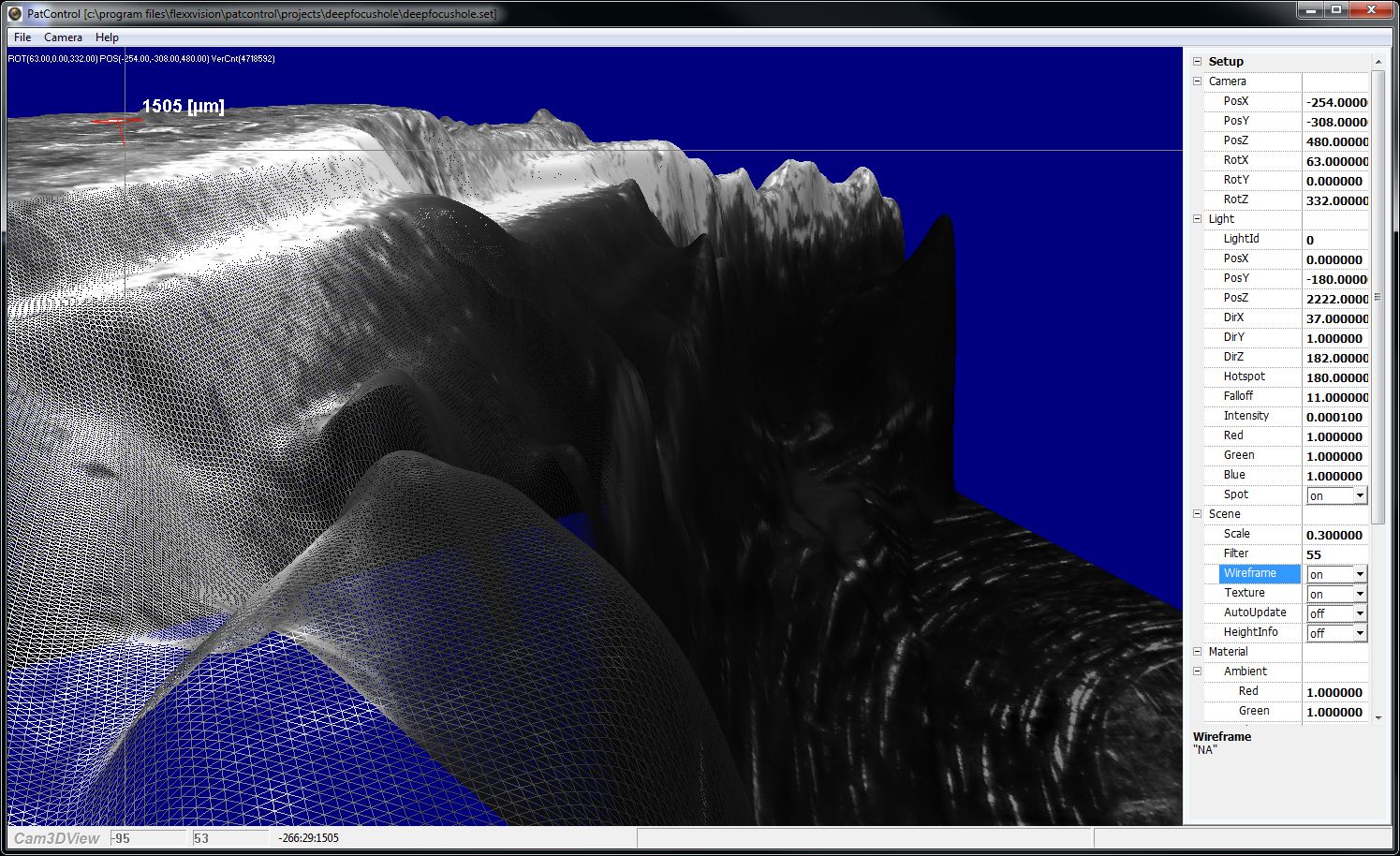

Bild 2) Darstellung im nahen Wireframe -Modell.

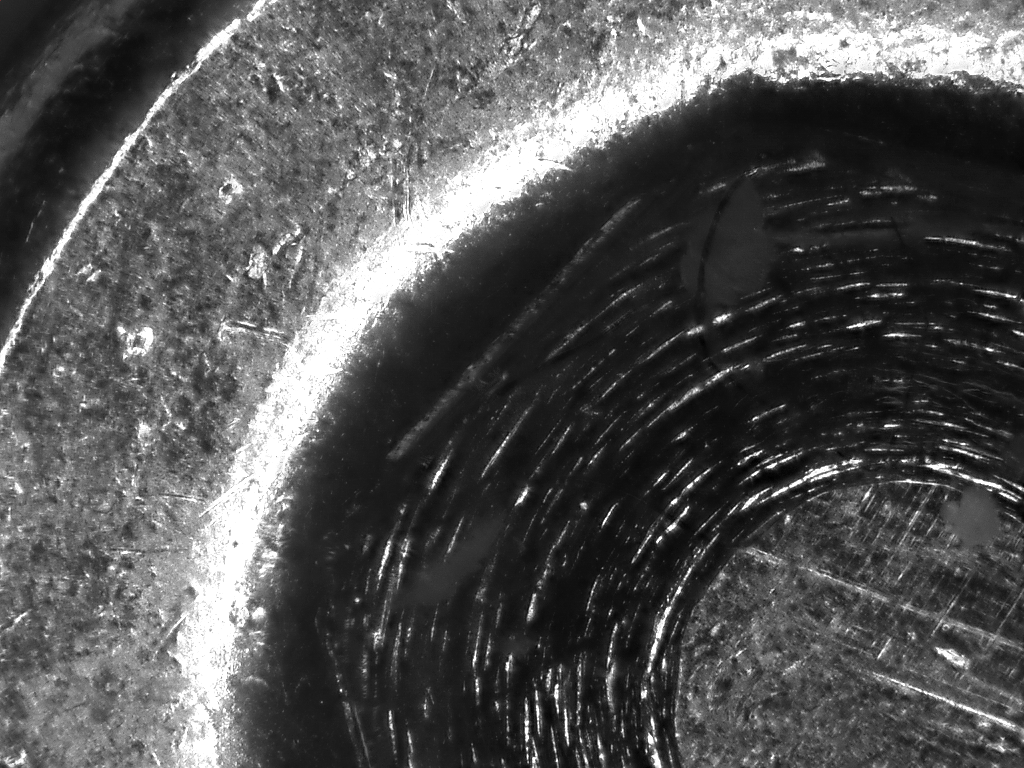

Bild 3) Frässpuren in der Senkung.

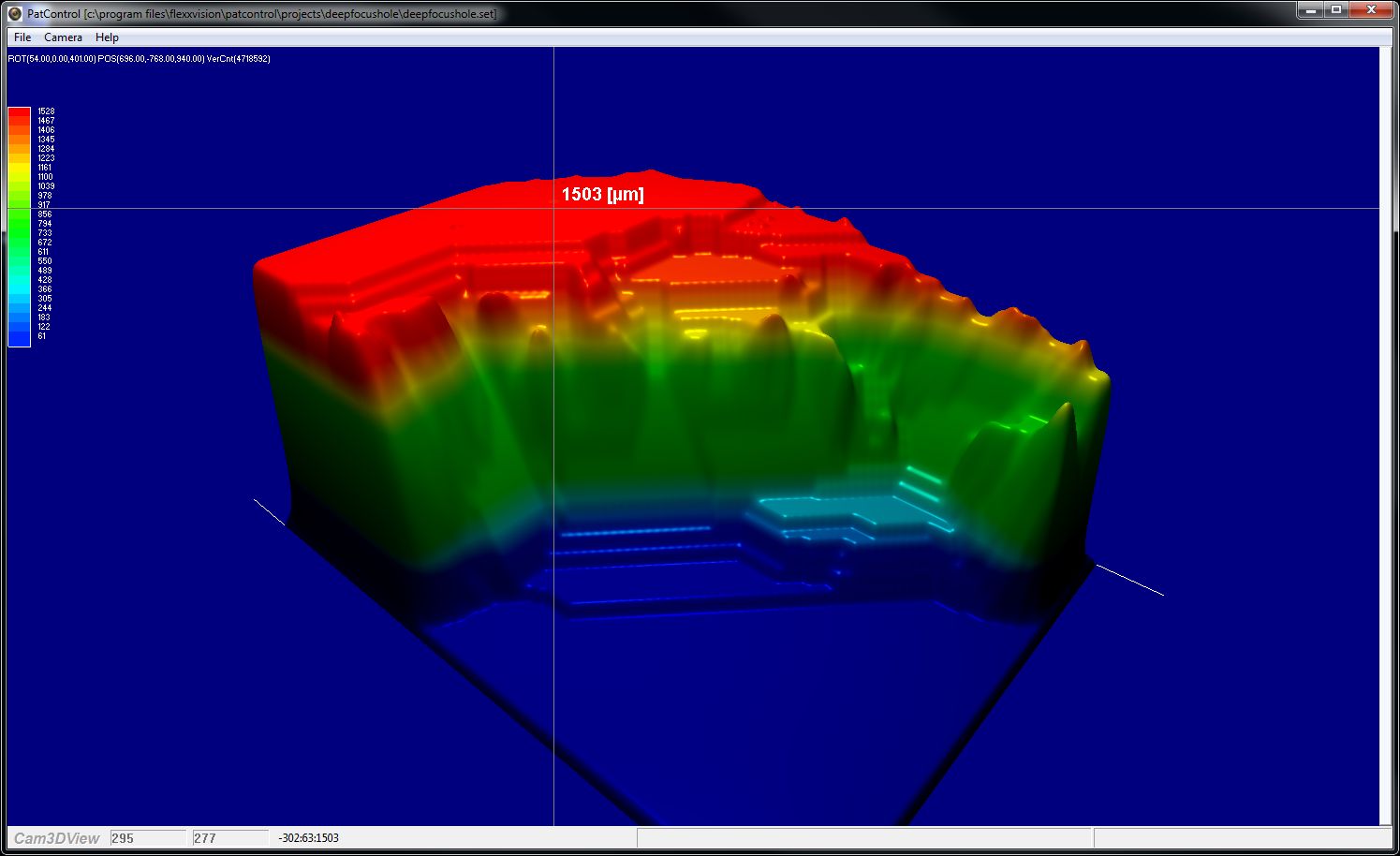

Bild 4) Senkung im JetColorFarbraum.
Bis zu 255 Bilder können gestapelt und
anschließend zu einem gemeinsamen
tiefenscharfen Bild verschmolzen werden.
Das Verfahren wurde bereits in den 70iger Jahren entwickelt,dann aber erst später praktikabel aufgrund der benötigten Speichermengen.

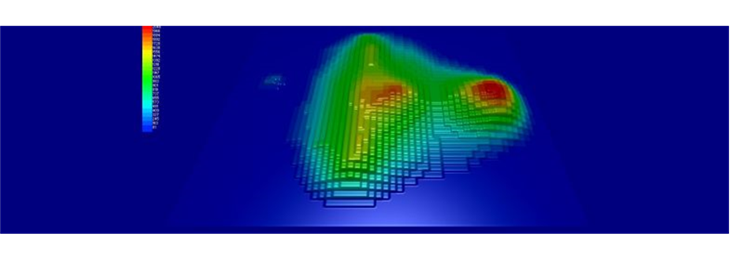

Sichtfeld horizontal 1.5[mm] 16 Fokalstellungen je 20[µm] werden zu einem 32Bit RGBA Fusioniert. Für jeden Pixel wurde im Alphakanal die Ebenen Nummer hinterlegt, damit ist es möglich eine sehr genaue Höhenmessung der Objekte in 3D zu visualisieren. Kamera Allied-Oscar Mikroskop Leika MZ-6
Stellt eine Höhenmessung aufgrund von 62 Einzelbildern dar,die auf der Z-Achse im Abstand von 50[µm] aufgenommen wurden.Mikroskop BRESSER Advance 1.3 MP Color Kamera 8 [Hz] FOV 5[mm].
Stellt eine Höhenmessung aufgrund von 51 Einzelbildern dar,die auf der Z-Achse im Abstand von 20[µm]aufgenommen wurden.Mikroskop BRESSER Advance 1.3 MP Color Kamera 8 [Hz] FOV 3[mm].
